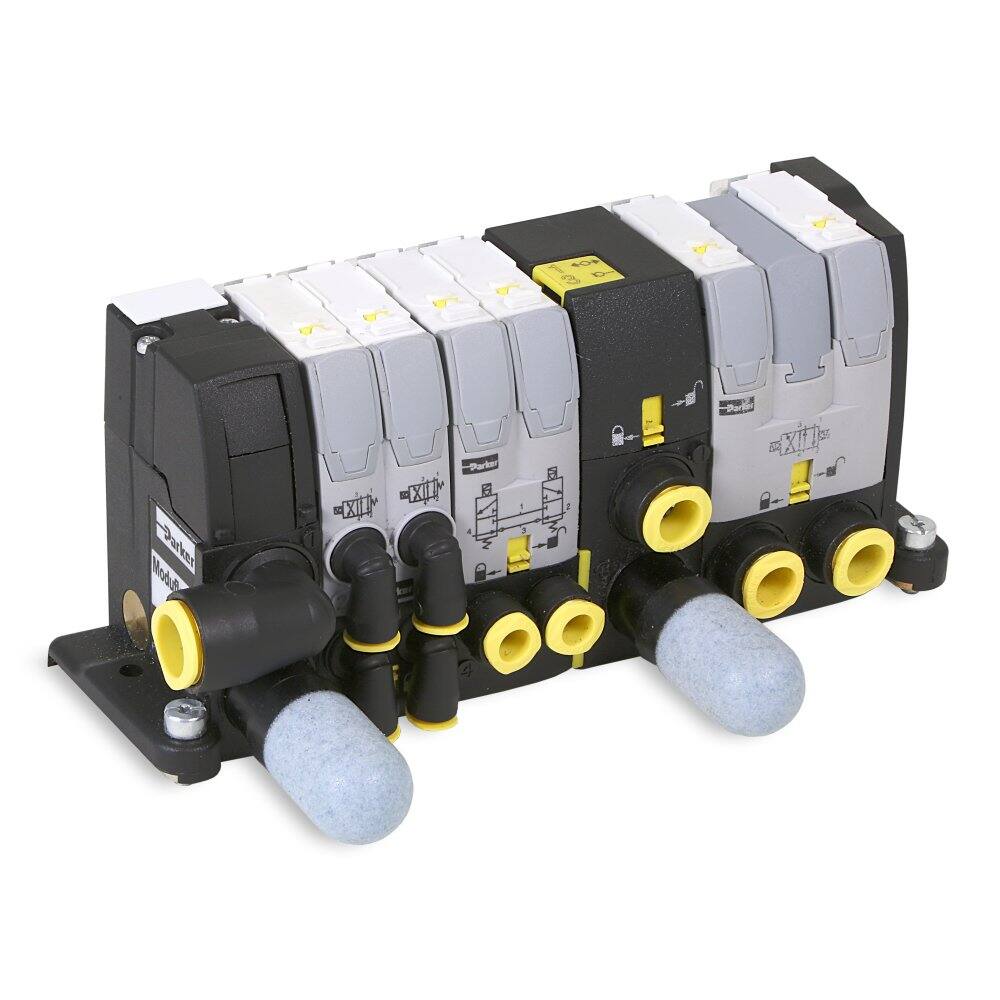

ÉLECTROVANNE PNEUMATIQUE – PARKER SÉRIE
MODUFLEX p2m

Parker Hannifin
ÉLECTROVANNE PNEUMATIQUE - SÉRIE MODUFLEX P2M

• Fonction(s) : Double 3/2, 4/2, 4/3
• Actionnement : Électrovanne à commande pneumatique
• Type de montage : Embase associable, embase unitaire
• Nombre d’emplacements maxi. de l’embase associable : 19, 20 et 25 broches, 16 si bus de terrain
• Tailles d’orifice : Diam. ext. :4 mm – 1/2″
• Type d’orifice : Raccords de tube à pousser
• Débit mini. (Cv) : 0,18
• Débit maxi. (Cv) : 0,8
• Plage de tension : 24 VDC
• Type(s) de raccordement d’électrovanne : Multi-connecteur 20 broches, D-sub 25 broches
• Réseaux industriels compatibles : Profibus DP, Devicenet, CANopen, Interbus-S, ASi
• Certifications/Homologations : CE, IP65 (V), IP67 (S et T)
• Plage de pression (PSIG) : De Vide à 120
• Pression de service minimale de l’électrovanne (PSIG) : 43
• Plage de température (C) : 0 à 54
• Plage de température (F) : 32 à 130
• Fluide : Gaz inertes
• Consommation électrique : 1 W
• Matériau du corps : Laiton plaqué nickel
• Matériau d’étanchéité : Buna N
• Caractéristiques nominales de la bobine Classe B

Documentation française

Documentation française

English documentation

L’électrovanne pneumatique Parker série Moduflex P2M est une vanne empilable à pilotage pneumatique interne/externe. Les distributeurs Moduflex sont empilables uniquement. Les fonctions de distributeurs disponibles sont les suivantes :

• 4/2, électrovanne simple et double / pilotage pneumatique simple et double
• 3/2, électrovanne simple, NF avec contrôle d’échappement
• Double, 3/2, électrovanne double, NF/NF, NO/NO, NF/NO, avec contrôle d’échappement
• Double, 3/2, NF/NF

Trois configurations de montage sont disponibles : série S (autonome), série T (embase associable avec câble individuel par électrovanne) et série V (embase associable avec circuit imprimé sur panneau du fond pour câblage collectif). La série V offre plusieurs options de module de tête : connexions Sub-D 20 et 25 broches, options de bus de terrain Devicenet, Profibus DP, CANopen, Interbus-S et ASi. L’embase associable de distributeur Moduflex peut être converti sur place pour passer d’une alimentation à pilotage interne à une alimentation externe. Pour ce faire, retirez le capot sur la plaque obturatrice gauche et tournez la molette de sélection « X » à 180 degrés. Le raccord de tube 4 mm est alors disponible pour la pression d’alimentation pilote externe. Le capot peut alors être réinstallé. Le pilotage interne implique que la pression d’alimentation sur l’orifice n°1 soit dirigée vers l’extrémité du distributeur. L’actionneur d’électrovanne permet alors le passage de la pression, appliquée au piston pour actionner le tiroir. Avec la commande externe, la pression interne du distributeur vient d’un orifice de pilotage externe et non de l’orifice n°1. Les modules de tête du bus de terrain Moduflex peuvent également être utilisés avec les embases associables de distributeur Isys Iso et Isys Micro.
