Supervisions Parker – ESA

ERGO
PAC
HMI
IPC
WEB PANEL
ACCESSOIRES

ESA – ERGO

ESA ERGO

  • Plateforme intégrée tout en un
  • Écran principal tactile de 21″
  • Clavier logiciel intégré : écran tactile capacitif de 12 pouces pour une disposition de clavier personnalisée
  • Visualisation de page Web via une zone de navigation en plein écran
  • Touches et lampes mécaniques d’entrée / sortie standard de 22 mm

PAC

Parker Automation Controller – PAC

Parker Hannifin

  • Programmation IEC61131-3
  • Contrôle de mouvement PLCopen
  • Runtime simulation
  • EtherCAT haute vitesse
  • Double réseaux Ethernet
  • E/S locales et déportées
  • Mémoire application SD
  • Interface de communication modulaire
  • Intel® N2600 dual core, 1.60 GHz, 64bit
  • 1 GB DDR3 SDRAM
  • Fonctionnement sans ventilateur
  • Capacités CNC
  • Montage sur rail DIN
  • Outil de configuration web

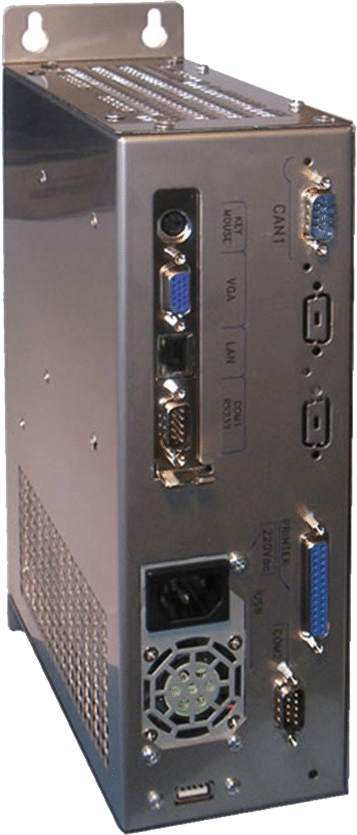

Pc industriel ESA – BOX1000

  • CPU Intel Atom D525 Dual Core 1,86 GHz
  • Main Storage memory 1, flash disks (differect sizes avilable)
  • Serial Ports 1x RS232Universal Serial Port Bus – USB 4x USB 2.0
  • Souris clavier 1x PS/2 port
  • Carte son 1x Audio port set (jack 3,5 mm for audio line output , mic input)
  • Field Bus 3x CAN BUS , prot. Can Open (+3 optional)
  • Ethernet 1x Ethernet 10:100:1000

ESA – BOX ARM

  • CPU Cortex : M3 / Bras 7
  • Entrée numérique: 20x PNP, avec indicateur d’état à LED
  • Sorties numériques: 20x PNP 24Vdc à semi-conducteurs, courant maxi 1,2A chacune, divisées en 3 groupes (entrée commune de trois
  • sorties différentes) (8 + 8 + 4) avec indicateur d’état
  • Entrées analogiques : résolution 6x 12 bits, configurable par des cavaliers tels que 0-10V, 4-20ma
  • 4 axes : 4x entrée codeur (zéro) Line Driver ou Open Collector / Push Pull, tension 12 ou 5V (configurable par cavalier) (bande
  • passante: 1,5 Mhz) – 4x sortie analogique + -10V 12 bit – 4x sortie PWM ou 4x stepper sorties (pas + direction)
  • Mémoire de stockage principale : x SD Flash amovible 1 Go
  • Ports série : 2x RS232 + 1x RS485
  • Lan Ethernet – Téléservice : 1x Ethernet TCP / IP – Compatible FTP – Serveur Modbus / TCP, avec fonction de bureau à distance
  • Port série universel – USB : 1x USB 2.0 pour clé USB

HMI

Écran industriel ESA – HMI Touch EW100

  • Système d’exploitation Windows Embedded Compact 7 Pro
  • Runtime Everyware préchargé
  • Serveur et client SNTP
  • Revêtement PTFE avant en aluminium
  • Véritable écran tactile plat
  • LED d’état sur le devant
  • CPU Bras Cortex A8 1 GHz
  • Ram DDR3
  • Mémoire interne 3 Go
  • SDHC v2.0 (jusqu’à 25 Mo / s)
  • Affichage haute luminosité de 16 millions de couleurs

TS8000 – IHM DÉDIÉS / ECRANS OPÉRATEURS

Parker Hannifin

  • Interface graphique multilingue
  • Protection NEMA 4X
  • Cinq tailles d’écrans – 3,2″ à 15″
  • Bibliothèque de symboles et d’objets communs intégrée
  • Serveur web intégré/Ecran virtuel
  • Language script « Base-C » intégré
  • Compatible carte CompactFlash
  • Conversion de protocoles intégrée
  • Cinq ports de communication
  • Logiciel de programmation gratuit

IPC

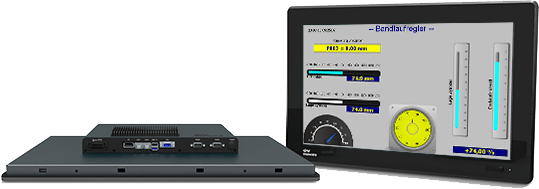

ESA – EW200 Panel

La ligne EW200 Panel IPC répond aux dernières exigences du marché et des applications, grâce aux nouvelles fonctionnalités technologiques telles que l’écran LCD 16: 9 et les écrans tactiles résistifs et capacitifs. Les panneaux CIP Esaware Panel existent en différentes tailles, du 12,1 au 21,5 pouces, et ont été conçus pour fonctionner parfaitement dans toutes les situations.
Notre conception unique Twist et notre finition antiadhésive PTFE empêchent l’accumulation de poussière et de saleté sur la lunette, la rendant idéale pour les environnements industriels.
Les IPC Panel EW200 offrent un choix complet d’options et de configurations tout en maintenant des performances élevées et une fiabilité durable.

ESA – EW400 SERIES

La série EW400 conçue pour les applications industrielles sévères est entièrement configurable avec plusieurs options:
Conception sans ventilateur
Conception robuste pour les applications difficiles Système de dissipation de chaleur innovant, technologiquement avancé en utilisant des connexions de tuyauterie Température de fonctionnement: -20 / + 60 ° C
Jusqu’à CPU i7 quad core Fanless
Equipé des technologies les plus récentes: extensions USB 3.0, CFast, PCIe / PCI
Refroidissement des tuyaux: système de refroidissement passif efficace qui sécurise le EW400 afin de maintenir des performances informatiques supérieures, même dans les environnements à haute température, sans limitation du processeur.

WEB PANEL

ESA – WEB PANEL

  • Matériel de qualité industrielle basé sur le puissant processeur quad core Cortex A9
  • Écran tactile avant IP66 capacitif plat avec deux ports Ethernet séparés
  • Basé sur Android 7 ou Linux Yocto
  • Navigateur plein écran avec démarrage automatique
  • HTML5 et Java entièrement compatible

ACCESSOIRES

ESA – Routeur Industriel EW500

L’EW500 est disponible avec jusqu’à 4 ports LAN intégrés pour communiquer avec les périphériques, ce qui réduit les coûts d’installation.
D’autres options sont disponibles : telles que la communication via une connexion mobile. Cette option permet d’installer Esaware Router là où il n’est pas possible d’avoir une connexion câblée.
L’EW500 est également équipé de la fonctionnalité de pare-feu. La connexion est plus sécurisée grâce aux filtres disponibles, tels que le filtre au niveau du port et le filtre au niveau du package.
Grâce aux entrées / sorties intégrées, vous pouvez décider quand démarrer une session d’assistance à distance et savoir en temps réel si la session d’assistance est active.
